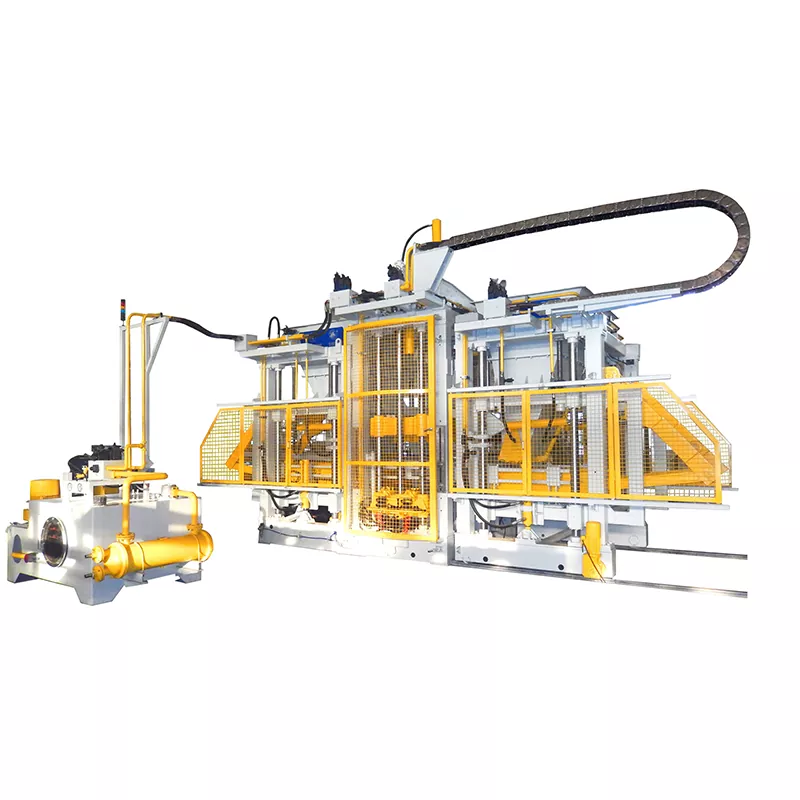

Strieborný kôňpredstavujeStroj na výrobu blokov QFT15-18ako vysokokapacitné riešenie pre výrobcov, ktorí hľadajú automatizovanú výrobu betónových blokov, konzistentnú kvalitu lisovania a efektívny veľkosériový výstup. Toto zariadenie, navrhnuté na základe inteligentného riadenia HMI+PLC a pokročilej technológie servovibrácií, podporuje výrobu dutých blokov, dlažobných kociek, plných tehál, obrubníkov, tehál na ochranu proti svahu, trávnikových blokov a iných betónových výrobkov.
QFT15-18 je navrhnutý pre priemyselné blokové továrne, ktoré vyžadujú vyššiu výrobnú kapacitu bez toho, aby sa vo veľkej miere spoliehali na manuálnu obsluhu. Jeho plne automatizovaný výrobný koncept spája dávkovanie, miešanie, formovanie, dopravu, vytvrdzovanie, manipuláciu s paletami a paletizáciu do integrovaného pracovného toku. V závislosti od zloženia produktu a suroviny môže stroj dosiahnuť výstupy ako 8 600 – 10 000 dlažobných kociek za hodinu, 2 450 – 3 000 dutých blokov za hodinu a 15 000 – 18 900 plných tehál za hodinu. Jeho štvorosový čipový servovibračný systém, priemerné zrýchlenie budenia približne 30 g, frekvencia budenia 0–65 Hz a približne 135 kW inštalovaný výkon hlavného stroja poskytujú technický základ pre vysokovýkonnú výrobu betónových produktov.
Obsah
- Čo je stroj na výrobu blokov QFT15-18?
- Ako automatizácia zvyšuje efektivitu výroby?
- Prečo sú servo vibrácie dôležité pre kvalitu betónových blokov?
- Aké produkty môže stroj vyrábať?
- Aké sú kľúčové technické parametre?
- Ako to zapadá do plne automatickej výrobnej linky?
- Čo by mali kupujúci zvážiť pred nákupom?
- Často kladené otázky
- Záver
Čo je stroj na výrobu blokov QFT15-18?
QFT15-18 je vysokokapacitný automatický stroj na výrobu betónových blokov vyvinutý pre rozsiahlejšie výrobné operácie. Na rozdiel od malých blokových strojov, ktoré závisia od značného manuálneho zásahu, je tento model navrhnutý na základe integrovaného automatizovaného pracovného postupu a inteligentného digitálneho riadiaceho systému HMI+PLC.
Stroj patrí do série zariadení na výrobu blokov Silver Horse a bol vyvinutý ako výkonnejší nástupca staršieho modelu QFT 9-16. Jeho výrobná konfigurácia je určená pre továrne, ktoré potrebujú opakovateľné formovacie cykly, centralizované riadenie procesu a efektívnu manipuláciu s materiálom.
Jednou z jeho dôležitých vlastností je schopnosť prispôsobiť sa rôznym betónovým výrobkom zmenou konfigurácie formy. Vďaka tomu je toto zariadenie užitočné pre výrobcov, ktorí obsluhujú stavebníctvo, komunálnu infraštruktúru, terénne úpravy, dláždenie ciest a projekty na ochranu svahov.
Ako automatizácia zvyšuje efektivitu výroby?
Pre modernú továreň na výrobu betónových výrobkov nie je efektívnosť výroby určená len rýchlosťou hlavného stroja. Príprava materiálu, pohyb paliet, presun produktu, vytvrdzovanie, stohovanie a zásahy operátora môžu ovplyvniť skutočný výstup továrne.
QFT15-18 je navrhnutý tak, aby spájal tieto stupne do koordinovaného výrobného procesu. Plne automatická konfigurácia môže integrovať dávkovanie a miešanie surovín s formovaním, mokrou blokovou dopravou, manipuláciou s paletami, vytvrdzovaním, skladovaním paliet a robotizovanou paletizáciou.
- Znížený manuálny zásah:Automatizovaná manipulácia s materiálom a pohyb paliet znižuje opakované požiadavky na prácu.
- Konzistentná prevádzka:Riadenie založené na PLC pomáha štandardizovať výrobné parametre počas opakovaných cyklov.
- Vyššia priepustnosť:Veľká kapacita formovania umožňuje, aby sa počas každého výrobného cyklu vytvorilo viac produktov.
- Lepšia koordinácia pracovných postupov:Dopravníky, paletové systémy, vytvrdzovacie zariadenia a paletizačné zariadenia môžu fungovať ako prepojený výrobný systém.
- Centralizované monitorovanie:Ovládanie HMI a PLC poskytuje operátorom organizovanejší spôsob riadenia výroby.
Pre továrne, ktoré plánujú dlhodobé rozširovanie výroby, môže automatizácia tiež uľahčiť štandardizáciu výrobného procesu, keď sa zvyšujú požiadavky na výstup.
Prečo sú servo vibrácie dôležité pre kvalitu betónových blokov?
Vibrácie sú kritickou súčasťou formovania betónových výrobkov, pretože betónová zmes sa musí vo vnútri formy efektívne distribuovať a zhutňovať. Nekonzistentné vibrácie môžu prispieť k zmenám v hustote, vzhľade povrchu a geometrii produktu.
QFT15-18 využíva štvorosový čipový servo vibračný systém vyvinutý patentovanou technológiou Silver Horse. Zverejnené technické špecifikácie udávajú budiacu frekvenciu 0–65 Hz a priemerné zrýchlenie budenia približne 30g.
Konfigurácia servo vibrácií je určená na zabezpečenie kontrolovaného a efektívneho zhutňovania materiálu. Keď sú vhodné parametre vibrácií zladené s betónovou zmesou, dizajnom formy a požiadavkami na produkt, proces môže pomôcť zlepšiť rovnomernosť a stabilitu formovania.
Toto je obzvlášť dôležité pri výrobe produktov s rôznymi rozmermi alebo konštrukčnými požiadavkami. Namiesto toho, aby sa vibrácie považovali za mechanickú operáciu s pevnou rýchlosťou, počítačom riadený systém frekvenčnej konverzie poskytuje väčšiu flexibilitu pri riadení výrobných parametrov.
Aké produkty môže stroj vyrábať?
Jednou z hlavných výhod veľkokapacitného systému na výrobu blokov je všestrannosť výroby. S vhodnými formami a správne formulovanými surovinami môže QFT15-18 vyrábať viaceré kategórie betónových výrobkov.
| Typ produktu | Typická veľkosť | Množstvo výliskov | Referenčný výstup |
|---|---|---|---|
| Dlažobný kameň | 198 × 98 × 60/80 mm | 60 ks/paleta | 8 600 – 10 000 ks/h |
| Farba obrubníka | 500–800 × 120 × 350 mm | 2 ks/paleta | 205–240 ks/h |
| Tehla na ochranu proti svahu | 406 × 305 × 102 mm | 9 ks/paleta | 1 300–1 620 ks/h |
| Pevná tehla | 240 × 115 × 53 mm | 84 ks/paleta | 15 000 – 18 900 ks/h |
| Dutý blok | 390 × 190 × 190 mm | 15 ks/paleta | 2 450–3 000 ks/h |
Zariadenie je možné konfigurovať aj pre produkty ako sú zámkové bloky, trávnikové bloky, ekologické priepustné tehly, porézne bloky, umelý kameň, komunálne tehly a špeciálne stavebné výrobky. Skutočná produkcia sa líši v závislosti od rozmerov produktu, surovín, receptúry a požadovanej triedy produktu.
Aké sú kľúčové technické parametre?
Pochopenie technickej konfigurácie je nevyhnutné pri hodnotení stroja na výrobu blokov, pretože samotný výstup nepopisuje úplnú výrobnú kapacitu.
| Technická položka | Referenčná špecifikácia QFT15-18 |
|---|---|
| Veľkosť palety | 1 400 × 1 200 mm |
| Inštalovaný výkon hlavného stroja | Približne 135 kW |
| Frekvencia budenia | 0-65 Hz |
| Priemerné zrýchlenie excitácie | Približne 30 g |
| Vibračný systém | Štvorosový čipový servo vibračný systém |
| Kontrolný systém | HMI + PLC inteligentné digitálne ovládanie |
| Výrobný režim | Plne automatická konfigurácia výroby |
Tieto špecifikácie by sa mali zvážiť spolu s výrobným mixom a výrobným plánom závodu. Napríklad produkciu dutých blokov nemožno priamo porovnávať s produkciou menších dlažobných kociek, pretože sa líšia množstvo lisovania, rozmery, časy cyklu a spotreba materiálu.
Ako to zapadá do plne automatickej výrobnej linky?
Hlavný stroj predstavuje len jednu časť výrobného systému priemyselných blokov. Aby sa dosiahla nepretržitá výroba, pomocné zariadenia musia byť koordinované okolo prípravy materiálu, formovania, prepravy, vytvrdzovania a manipulácie s hotovými výrobkami.
Typická automatizovaná konfigurácia môže zahŕňať:
- Dávkovací stroj
- Mixér farieb a materiálov
- Miešačka základných materiálov
- Závitovkový dopravník a cementové silo
- Cementová stupnica
- Materiálové pásové dopravníky
- Hlavný stroj na tvárnenie blokov
- Mokrý blokový dopravník
- Podávač paliet a zdvíhač paliet
- Vytvrdzovacie pece a vytvrdzovacie dopravníky
- Zariadenie na spúšťanie a skladovanie paliet
- Paletizačný robot súradnicového typu
- Riadiaca miestnosť PLC
- Systém balenia
Tento integrovaný prístup umožňuje výrobcom navrhnúť výrobnú kapacitu v rámci celého výrobného postupu namiesto hodnotenia stroja na tvárnenie blokov ako izolovaného zariadenia. Pre veľké projekty môže plne automatická výrobná linka na výrobu blokov poskytnúť koordinovanejšie riešenie.
Čo by mali kupujúci zvážiť pred nákupom?
Výber priemyselného zariadenia na výrobu blokov by mal začať skôr zamýšľanými produktmi a požadovanou výrobnou kapacitou, než len výberom stroja s najväčším nominálnym výkonom.
- Definujte sortiment:Zistite, či bude závod vyrábať hlavne duté tvárnice, plné tehly, dlažby, obrubníky, priepustné tehly alebo niekoľko kategórií produktov.
- Vypočítajte reálnu kapacitu:Zvážte formovací cyklus, kapacitu vytvrdzovania, pracovný čas, veľkosť produktu a plánované využitie namiesto spoliehania sa len na maximálny hodinový výkon.
- Vyhodnoťte požiadavky na automatizáciu:Rozhodnite, aká časť dávkovania, dopravy, manipulácie s paletami, vytvrdzovania a paletizácie by mala byť automatizovaná.
- Skontrolujte infraštruktúru továrne:Potvrďte dostupnú elektrickú kapacitu, výrobný priestor, sklad surovín, oblasť vytvrdzovania a manipulačný priestor s hotovými výrobkami.
- Zvážte flexibilitu formy:Ak sa plánuje viacero produktov, do rozhodnutia o kúpe by mali byť zahrnuté požiadavky na kompatibilitu formy a zmenu.
- Skontrolujte technickú podporu:Inštalácia, uvedenie do prevádzky, školenie obsluhy, náhradné diely a popredajná podpora môžu priamo ovplyvniť proces spustenia.
Spoločnosť Silver Horse vyvinula a dodala riešenia blokovej výroby pre medzinárodné trhy s projektmi vykazovania informácií o spoločnosti vo viacerých regiónoch. Výrobca tiež uvádza, že jeho zariadenie je navrhnuté tak, aby spĺňalo medzinárodné exportné požiadavky a môže byť dodané s podporným zariadením pre kompletné výrobné riešenia.
Často kladené otázky
Aké typy blokov dokáže QFT15-18 vyrobiť?
Stroj môže vyrábať duté tvárnice, plné tehly, dlažobné kocky, obrubníky, tehly na ochranu svahov, trávnikové tvárnice, ekologické priepustné tehly, porézne tvárnice a iné betónové výrobky, ak sú zladené s vhodnými formami a výrobnými receptúrami.
Aký je výkon QFT15-18 pre duté bloky?
Pre dutý blok s rozmermi 390 × 190 × 190 mm uvádza zverejnená špecifikácia lisované množstvo 15 kusov na paletu, čas cyklu približne 18 – 22 sekúnd a referenčný výkon približne 2 450 – 3 000 kusov za hodinu, čo zodpovedá približne 34 – 42 m³ za hodinu.
Je QFT15-18 vhodný pre automatizované továrne?
áno. Stroj je navrhnutý pre plne automatizované výrobné konfigurácie a môže byť integrovaný s dávkovacími, miešacími, dopravnými, vytvrdzovacími systémami, manipuláciou s paletami, paletizáciou a riadiacimi systémami PLC.
Aký je inštalovaný výkon hlavného stroja?
Zverejnené technické parametre uvádzajú približne 135 kW pre hlavný stroj. Celkové elektrické požiadavky na kompletnú výrobnú linku budú vyššie, pretože musia byť zahrnuté aj pomocné zariadenia.
Aké faktory ovplyvňujú skutočný výrobný cyklus?
Rozmery produktu, charakteristiky surovín, formulácia betónu, požiadavky na pevnosť alebo triedu produktu, konfigurácia formy a prevádzkové podmienky môžu ovplyvniť formovací cyklus a konečný výstup.
Môže byť zariadenie použité na výrobu dlažby?
áno. Publikované údaje uvádzajú konfiguráciu dlažobných kociek s rozmermi 198 × 98 × 60/80 mm so 60 kusmi na palete, dobou cyklu 20 – 25 sekúnd a indikovaným výkonom približne 8 600 – 10 000 kusov za hodinu.
Záver
QFT15-18 kombinuje vysokokapacitné lisovanie, automatizované riadenie výroby, technológiu servovibrácií a flexibilné produktové aplikácie do výrobnej platformy určenej na výrobu betónových produktov vo veľkom meradle. Vďaka svojej technickej konfigurácii je obzvlášť vhodný pre továrne vyrábajúce dlaždice, duté bloky, plné tehly, obrubníky, výrobky na ochranu svahov a iné betónové stavebné materiály. Ak plánujete nový závod na výrobu blokov, modernizujete existujúce zariadenie alebo hodnotíte kapacitu zariadenia pre konkrétne portfólio produktov, zistite viac o stroji na výrobu blokov QFT15-18 a prediskutujte požadovaný výstup, formy, suroviny a konfiguráciu automatizácie so spoločnosťou Silver Horse. Pre prispôsobený návrh výroby, konfiguráciu zariadenia a cenovú ponuku,kontaktujte násdnes a nechajte náš technický tím, aby vám pomohol naplánovať praktické riešenie výroby blokov.
